Perhitungan Struktur Dinding Turap

Dinding turap biasanya digunakan sebagai proteksi terhadap beda tinggi tanah dengan menahan tekanan tanah yang elevasinya lebih tinggi supaya mencegah terjadinya kelongsoran.

    1.   Definisi

Dinding turap adalah konstruksi dinding penahan tanah lentur yang dapat menahan tekanan tanah di sekelilingnya, mencegah terjadinya kelongsoran,

Di dalam konstruksi dinding penahan tanah, dikenal konstruksi dinding penahan tanah kaku dan lentur. Dinding penahan tanah lentur biasa disebut konstruksi dinding turap atau dinding turap saja.

Dengan tidak memakai jangkar/angkur, dinding turap juga bisa disebut dinding turap kantilever.

Gambar 1. Tahapan Pekerjaan Dinding Turap.

    2.   Pembebanan

Beban yang dipakai untuk perencanaan dinding turap, secara umum adalah tekanan air, tekanan tanah dan pengaruh perubahan temperatur.sebagai tambahan.

    3.   Perhitungan Panjang Pemancangan

      Untuk mendapatkan panjang turap yang diperlukan dengan memakai perhitungan Kesetimbangan Batas, dimana pemancangan  dapat diperoleh dengan menyelidiki keseimbangan antara momen akibat tekanan tanah aktif  dan akibat tekanan tanah pasif, diukur dari penopang yang paling bawah pada kedalaman tertentu. keseimbangan diperoleh pada kedalaman dari dasar penggalian sampai ke kedudukan di mana  sama besarnya.

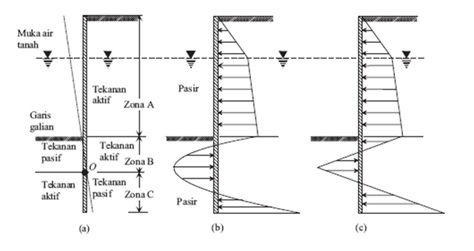

Gambar 2. Tekanan Tanah Pada Dinding Turap.

Konsep Tekanan tanah yaitu:

Gambar 3. Tekanan Tanah Aktif.

Gambar 4. Tekanan Tanah Pasif.

Besarnya tekanan tanah didapat dengan:

·      Tekanan tanah aktif : P_a = 0,5 g H² K_a

·      Tekanan tanah pasif : P_p = 0,5 g H² K_p

Gambar 5. Tekanan Tanah dan Lengan Momen.

Dimana:

            g      = Berat jenis tanah (T/m³)

            H     = Ketinggian lapisan tanah

            K     = Koefisien tekanan tanah

            H/3  = Lengan momen

Untuk tanah dengan permukaan rata atau b = 0⁰

·      K_a = tan² (45 - f/2)

·      K_p = tan² (45 + f/2)

Gambar 6. Contoh Kasus Tekanan Tanah pada Turap.

Dengan metode penyederhanaan, Analisis disederhanakan dengan mengambil asumsi sebagai berikut :

·      Titik rotasi (inflection point) 00 terletak pada dasar dinding turap.

·      Terdapat gaya pasif R pada ujung dasar dinding turap sebagai resultan dari tekanan aktif dan pasif yang bekerja pada bagian bawah dinding.

Kondisi sekarang dapat digambarkan sebagai berikut :

Gambar 7. Tekanan Tanah pada Turap dengan Metode Penyederhanaan

    4.   Perhitungan Penampang

Panjang bentang untuk momen lentur dianggap sebagai jarak antara penopang terbawah. Bila jarak penopang sangat besar, panjang bentang sebaiknya juga diperiksa. Tiang dianggap tertumpu biasa pada kedua tumpuannya, dan titik tumpuan perkiraan ini dianggap sebagai titik kerja gaya resultante tekanan tanah pasif. Tahanan dinding tiang pada bagian tekanan tanah pasif bekerja bila dalamnya keseimbangan telah diperoleh dari perhitungan stabilitas untuk menentukan panjang pemancangan tiang.

Perhitungan mencakup Struktur, Penulangan dan Harga Satuan, Adapun perhitungannya bisa didownload gratis disini
